Dreireihige Rollendrehverbindung
Dreireihige Kugeldrehverbindungen halten Axialbelastungen, Kippmomenten und Radialbelastungen gleichzeitig stand. Im Vergleich zu Rollendrehverbindungen mit Kreuzzylindern ist die Belastung auf den einzelnen Wälzkörpern stark reduziert. Diese Lager haben Berührungslinien statt Berühungspunkten, sodass die Belastung verringert wird. So können diese Lager höchsten Belastungen standhalten. Axial- und Radialbelastungen werden von unterschiedlichen Wälzkörpern aufgenommen: zwei Gruppen horizontal angeordnetet Rollen nehmen Axialbelastungen auf und gleichen Verkippungen aus und Radialbelastungen werden von den vertikal angeordneten Rollen aufgenommen.
Dreireihige Kugeldrehverbindungen bestehen aus Innen- und Außenring, dreireihig angeordneten Wälzkörpern, Käfig (oder Abstandshalter), Dichtungsringe. Diese Drehverbindungen eignen sich für die meisten Anwendungen, bei denen hohe Axialbelastungen, Kippmomente oder hohe Radialbelastungen sowie wenig Reibung gegeben sind.

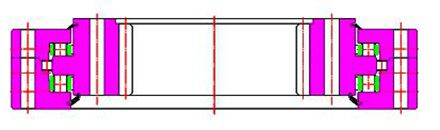

Dreireihige Kugeldrehverbindungen mit Innenverzahnung

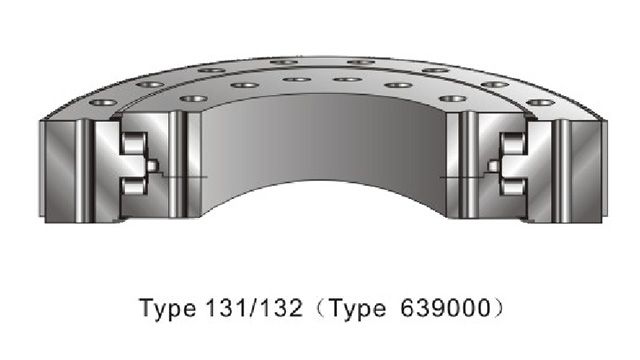

Dreireihige Kugeldrehverbindungen mit Außenverzahnung

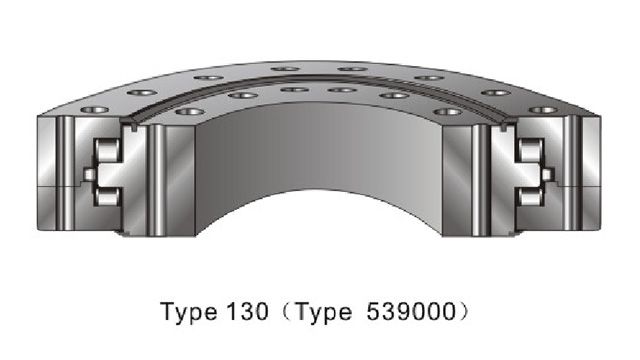

Dreireihige Kugeldrehverbindungen
